Steyr Automatic Pistol

MODELLO GB



Click sulle immagini per la risoluzione massima

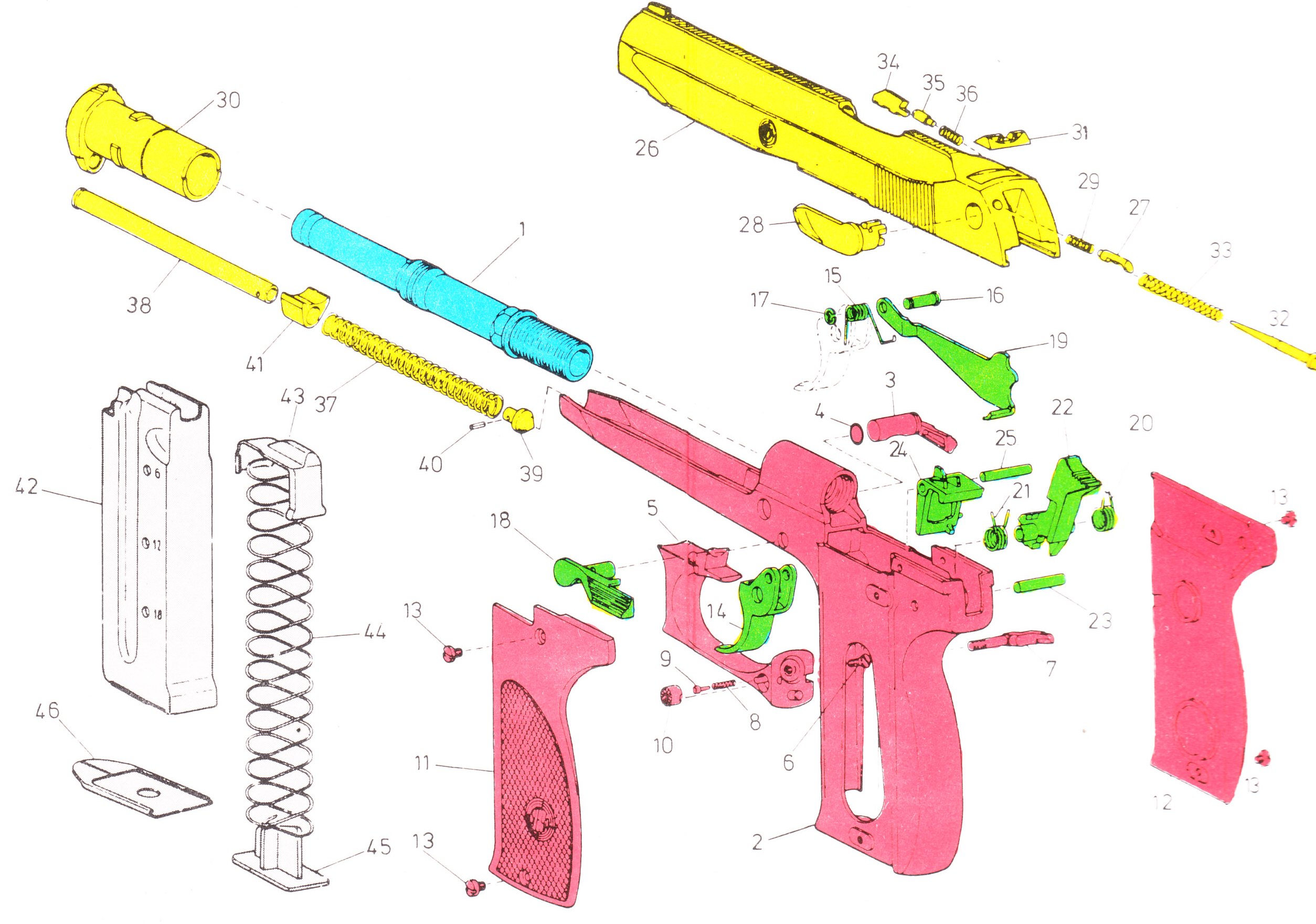

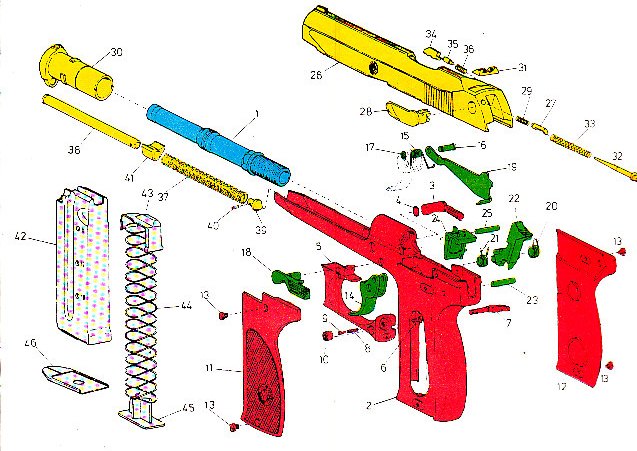

Spare parts

No. Nomenclature  number Drawing No. Nomenclature  number Drawing
1  Barrel 35.00.01.0010 24 Trigger sear 35.00.03.0045
2 Frame 35.00.02.0401 25 Trigger sear axle 35.00.03.0047
3 Demounting lever 35.00.02.0032 26 Slide** 35.00.04.0001
4 Round rubber ring 35.00.02.0034 27 Locking boit 35.00.04.0010
5 Trigger guard complete 35.00.02.0460 28 Decocking lever** 35.00.04.0012
6 Trigger guard screw 35.00.02.0062 29 Decocking lever spring 35.00.04.0014
7 Magazine holder 35.00.02.0070 30 Lock cap 35.00.04.0030
8 Spring 35.00.02.0071 31 Rear sight 35.00.04.0035
9 Magazine holder boli 35.00.02.0072 32 Firing pin 35.00.04.0065
10 Magazine holder release button 35.00.02.0073 33 Firing pin spring 35.00.04.0066
11 Grip panel left 35.00.02.0080 34 Extractor 35.00.04.0075
12 Grip panel right 35.00.02.0081 35 Extractor bolt 35.00.04.0076
13 Grip panel screw 35.00,02.0082 36 Extractor spring 35.00.04.0077
14 Trigger**
 Trigger* 		35.00.03.0010
35.01.03.0010		 37 Slide return spring 35.00.04.0085
15 Trigger spring 35.00.03.0012 38 Spring guide tube 35.00.04.0082
16 Trigger bolt 35.00.03.0013 39 Retaining bolt 35.00.04.0083
17 Retaining disk 3,2 DIN 6799 40 Tensioning pin 2x6 DIN 1481
18 Slide stop**
Slide stop* 		35.00.03.0020
35.01.03.0020		 41 Guide element 35.00.04.0084
19 Trigger arm 35.00.03.0025 42 Magazine body 35.00.05.0001
20 Hammer spring, right 35.00.03.0030 43 Magazine follower 35.00.05.0020
21 Hammer spring, left 35.00.03.0031 44 Magazine spring 35.00.05.0021
22 Hammer 35.00.03.0040 45 Magazine spring guide 35.00.05.0022
23 Hammer axle 35.00.03.0041   Magazine base plate 35.00.05.0023

*  civil model
**military mode!
